SE 25.30 TT Durchgangsleiste

Brutto: ab 73,01 €
Netto: 61,35 €

Bruttopreis inkl. 19 % Ust., zzgl. Versandkosten,
Nettopreis zzgl. 19 % Ust., zzgl. Versandkosten

Noch 9 Artikel auf Lager

Kabellänge:

Zweite Kabellänge bei Durchgangsleisten:

Grundpreis 61,35 €
Preis pro cm 0,43 €
Gewünschte Länge zwischen 10 und 1500 cm
  • 114-0101
Fragen zum Produkt?
Sprechen Sie mit uns: +49 7163 93926-77
Mengenrabattstaffel auf telefonische Anfrage
Fertig konfektionierte Sicherheitskontaktleiste 25.30 TT als Durchgangsleiste incl. C-Profil... mehr
Produktinformationen "SE 25.30 TT Durchgangsleiste"

Fertig konfektionierte Sicherheitskontaktleiste 25.30 TT als Durchgangsleiste incl. C-Profil Al 25-14 (optional auch ohne) zum Anschluss an die entsprechende Endleiste

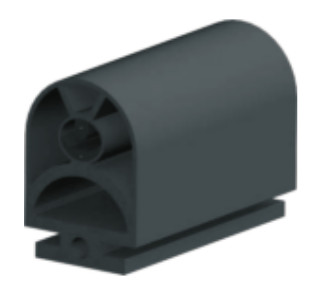

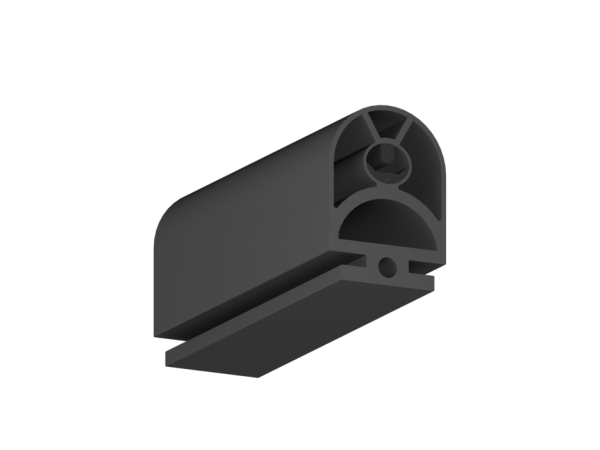

Die Sicherheitskontaktleiste SE 25.30 TT wird als Schließkantensicherung an Quetsch- und Scherstellen benötigt. Man setzt sie ein an Toren, Maschinen und Handlingseinrichtungen, um Personen und Material zu schützen. Sie besteht aus dem Kontaktgeber- und dem Aluminium-Profil. Die Basis für die ständige Funktionsüberwachung bietet das hier angewandte Ruhestromprinzip. Die letzte Sicherheitskontaktleiste einer möglichen Reihenschaltung erhält einen Abschlusswiderstand oder eine Abschlussdiode, die durch eine Auswerteelektronik kontinuierlich ausgemessen werden. Durch diesen Aufbau wird auch die gesamte Leitungsstrecke auf Kurzschluss und Drahtbruch überprüft.

Durchgangsleiste: Beide Seiten standardmäßig konfektioniert mit 2 Kabeln zwischen 0,3 bis 15 m Länge inklusive C-Profil (optional auch ohne)

Länge: Die Sicherheitskontaktleiste wird millimetergenau in der benötigten Länge im Bereich von 100 mm bis maximal 15 m gefertigt. Bitte die benötigte Länge oben während des Bestellvorganges eingeben.

Technische Daten:

  • Höhe:    30 mm
  • Breite:   25 mm
  • Schaltspannung: max. 24 V
  • Schaltstrom: 0,1 A bei maximaler Schaltspannung
  • Anschluss 1: Kabel 2,5 m x 0,25 mm², Länge 0,3...15 m
  • Anschluss 2: Kabel 2,5 m x 0,25 mm², Länge 0,3...15 m
  • Betriebstemperatur: -25 °C ... +55°C
  • Gummiprofil: TPE schwarz, Härte ca. 68 Shore A

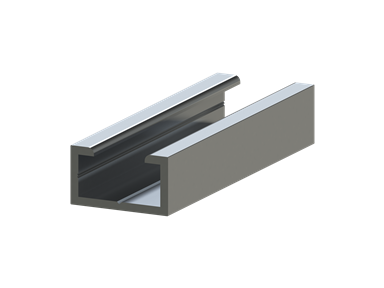

  • C-Profil: Alu-C-Profil AL 25-14 (optional auch ohne)
  • Ansprechweg: 4,5 mm
  • Ansprechkraft: 47,9 N
  • Nachlaufweg bis 250 N: 12,5 mm
  • Nachlaufweg bis 400 N: 14,5 mm

Ansprechwerte nach DIN EN 1760-2:2001 / Messpunkt 1 / 10 mm/s / 20°
