ShieldScan-3M-SC

665,00 €

Verfügbarkeit: Lieferzeit ca. 1-3 Tage
Noch 5 Artikel auf Lager

Stück

Produktnummer: 70114100-100003

Produktinformationen "ShieldScan-3M-SC "

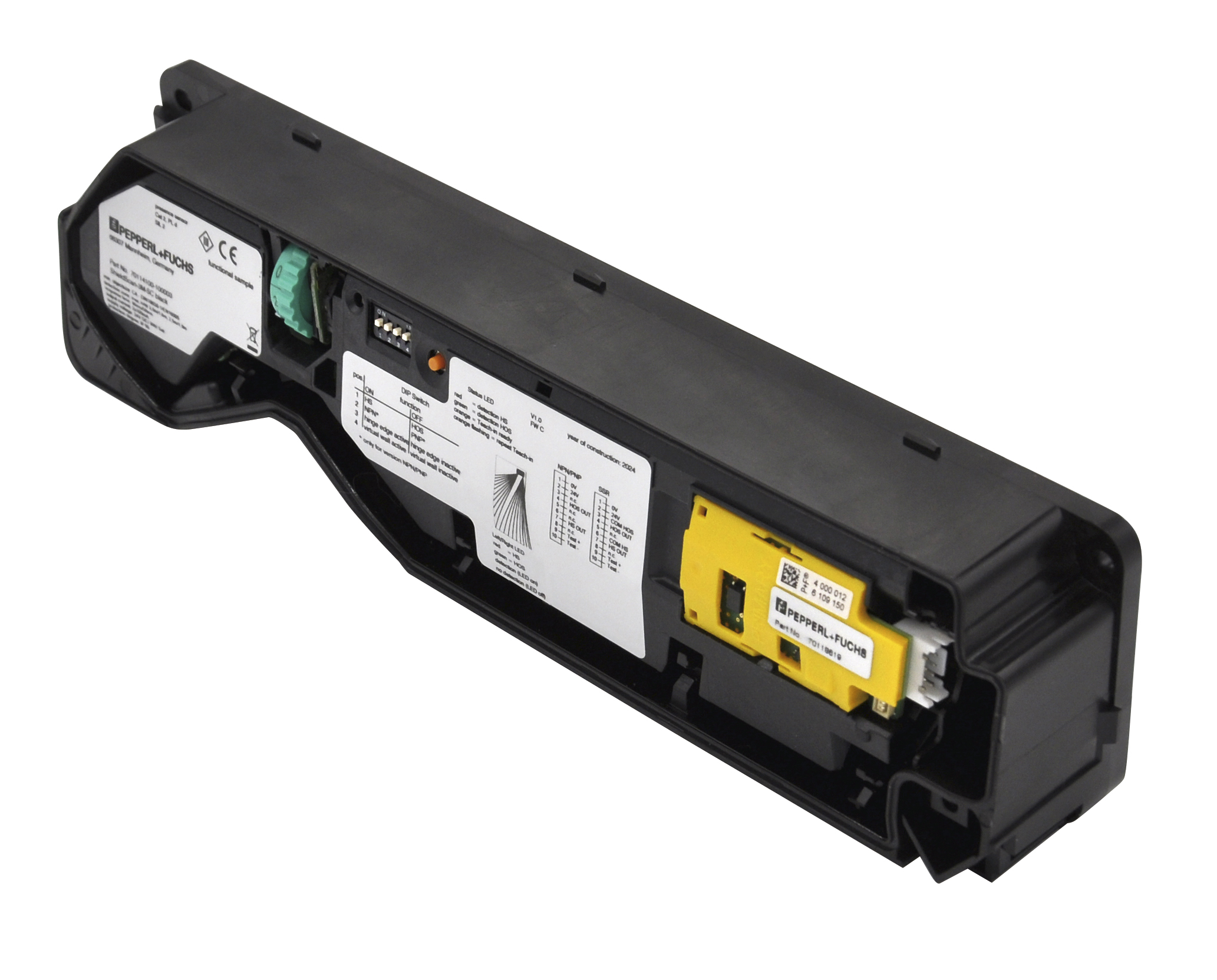

Solid-State-Scanner zur Personenabsicherung an Automatiktüren

Der ShieldScan-3M-SC ist ein Solid-State-Scanner zur Personenabsicherung an automatischen Türen. Der Sensor wurde speziell für die Absicherung gängiger automatischer Drehflügeltüren entwickelt und nutzt robuste Time-of-Flight-Technologie (ToF) zur zuverlässigen Erfassung im Türbereich.

Durch die definierte Strahlengeometrie lässt sich der Erfassungsbereich gezielt auf die Türanwendung ausrichten. Nicht relevante Bereiche können mit der Virtual-Wall-Funktion ausgeblendet werden. Dadurch eignet sich der Sicherheitssensor für unterschiedliche Einbausituationen an automatischen Drehflügeltüren.

Sichere Türabsicherung mit Time-of-Flight-Technologie

Die ToF-Technologie ermöglicht eine präzise Erfassung des relevanten Schutzbereichs. Der ShieldScan-3M-SC arbeitet dabei geräuschlos und ist für einen zuverlässigen Betrieb unter unterschiedlichen Umgebungsbedingungen ausgelegt.

Der Sensor unterstützt die Anforderungen für die Personenabsicherung an Automatiktüren nach EN 16005 und DIN 18650. Für sicherheitsgerichtete Anwendungen verfügt das System über SIL 2, Performance Level d (PL d) und Kategorie 2.

Die Sicherheitsfunktion unterstützt unter anderem den Einklemmschutz an der Nebenschließkante der Tür.

Für automatische Drehflügeltüren geeignet

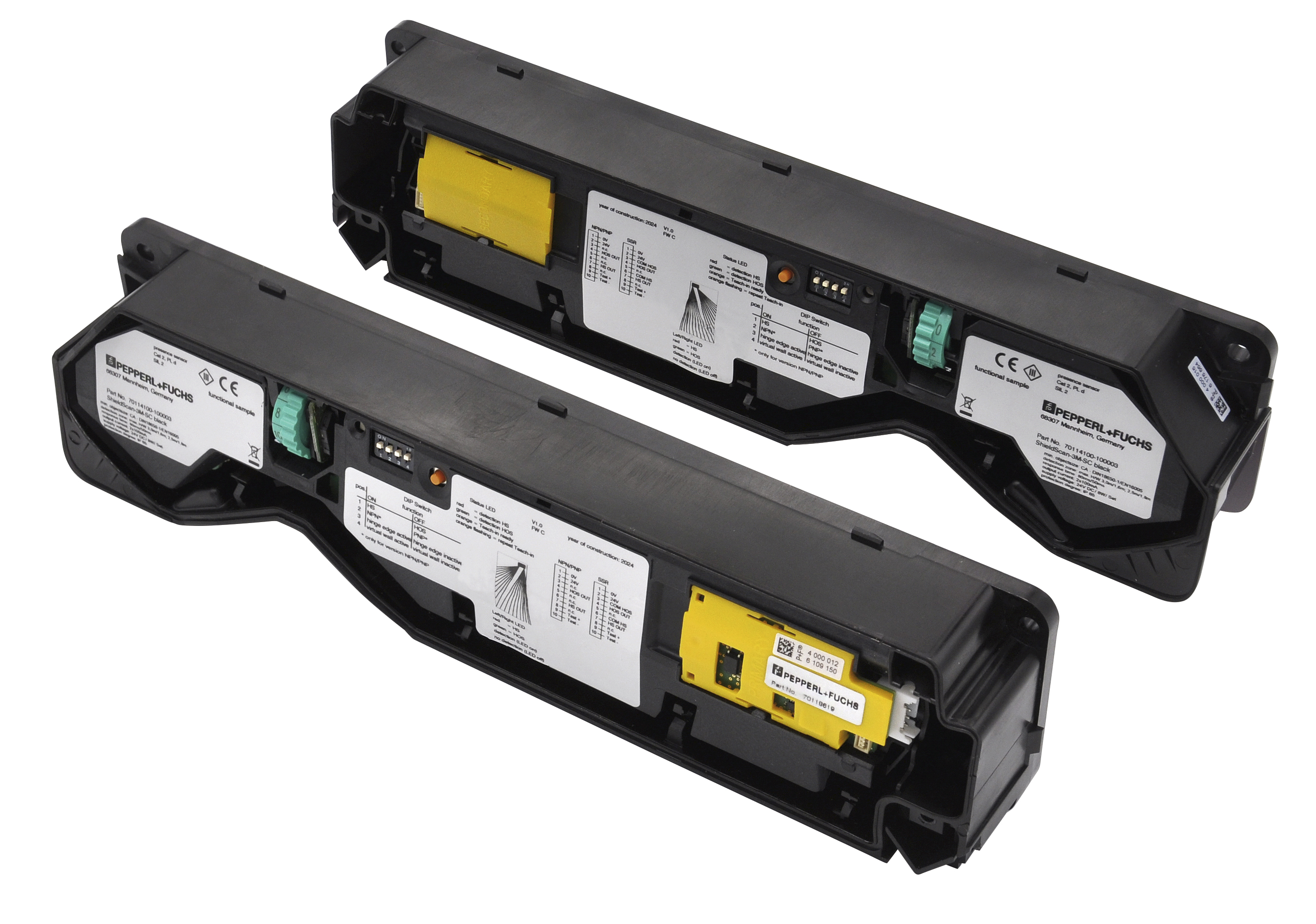

Der ShieldScan-3M-SC ist für die Absicherung gängiger automatischer Drehflügeltüren ausgelegt. Die Ausführung als Sensorsystem für Bandseite und Bandgegenseite ermöglicht eine gezielte Überwachung des Türbereichs.

Die Montagehöhe beträgt je nach Türbreite bis zu 3.000 mm. Bei einer Montagehöhe von 1.500 bis 2.500 mm ist eine Türbreite von 0,5 bis 1,8 m vorgesehen. Bei einer Montagehöhe von 2.500 bis 3.000 mm beträgt die vorgesehene Türbreite 0,5 bis 1,6 m.

Einfache Montage und zuverlässige Integration

Die kompakte Bauform und die definierte Montageausrichtung ermöglichen eine platzsparende Integration in die Türanlage. Die Plug-and-Play-Montage unterstützt eine schnelle Installation und reduziert den Planungs- und Montageaufwand.

Die SC-Ausführung besitzt einen umschaltbaren NPN-/PNP-Ausgang und kann dadurch flexibel an unterschiedliche Türsteuerungen angebunden werden. Die Versorgung erfolgt mit 24 V DC ±20 %.

Mit der IP65-Schutzart eignet sich der Sensor auch für Anwendungen, bei denen ein geschütztes Gehäuse erforderlich ist. Der zulässige Umgebungstemperaturbereich liegt bei -30 °C bis +60 °C.

Technische Daten des ShieldScan-3M-SC

Sensortyp: Solid-State-Scanner
Technologie: Time of Flight (ToF)
Anwendung: Personenabsicherung an automatischen Türen
Geeignet für: automatische Drehflügeltüren
Ausgang: NPN / PNP, umschaltbar und kurzschlussfest
Versorgungsspannung: 24 V DC ±20 %
Montagehöhe: 1.500 bis 3.000 mm
Schutzart: IP65
Umgebungstemperatur: -30 °C bis +60 °C
Sicherheitsintegrität: SIL 2
Performance Level: PL d
Kategorie: Kategorie 2
Produktnormen: EN 12978, EN 16005, DIN 18650
Abmessungen: 255 × 38,7 × 61,3 mm
Lichtsender: IRED, 850 nm
Strahlanzahl: 20

FAQ zum Sicherheitssensor für automatische Türen

Was ist der ShieldScan-3M-SC?

Der ShieldScan-3M-SC ist ein Solid-State-Scanner zur Personenabsicherung an automatischen Türen. Er verwendet Time-of-Flight-Technologie und ist insbesondere für automatische Drehflügeltüren ausgelegt.

Für welche Türen eignet sich der ShieldScan-3M-SC?

Der Sensor ist für die Absicherung gängiger automatischer Drehflügeltüren vorgesehen. Die zulässige Montagehöhe und Türbreite sind abhängig von der jeweiligen Einbausituation.

Welche Schnittstelle besitzt der ShieldScan-3M-SC?

Die SC-Ausführung verfügt über einen umschaltbaren NPN-/PNP-Ausgang. Die Ausgänge sind kurzschlussfest ausgeführt.

Welche Sicherheitsanforderungen unterstützt der Sensor?

Der ShieldScan-3M-SC verfügt über SIL 2, Performance Level d und Kategorie 2. Als relevante Produktnormen werden unter anderem EN 16005 und DIN 18650 angegeben.

Ist der ShieldScan-3M-SC für den Außenbereich geeignet?

Der Sensor besitzt die Schutzart IP65 und einen Umgebungstemperaturbereich von -30 °C bis +60 °C. Ob eine konkrete Außenanwendung geeignet ist, sollte anhand der jeweiligen Einbausituation und der technischen Vorgaben geprüft werden.
