ShieldScan-3M-SSR

665,00 €

Verfügbarkeit: Lieferzeit ca. 1-3 Tage
Noch 4 Artikel auf Lager

Stück

Produktnummer: 70114100-100019

Produktinformationen "ShieldScan-3M-SSR "

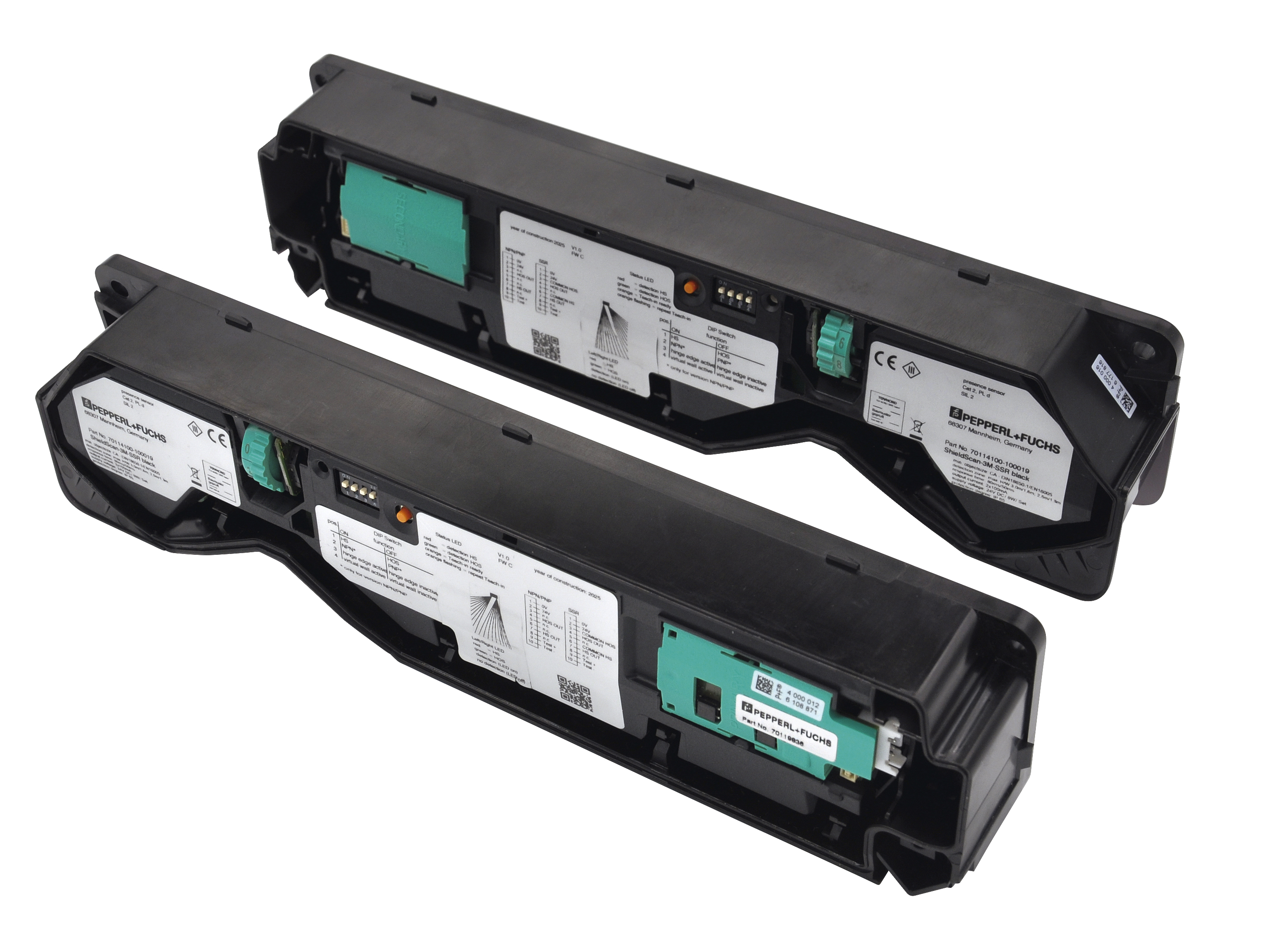

Sicherheitssensor für automatische Drehflügeltüren

Der ShieldScan-3M-SSR ist ein Solid-State-Scanner zur Personenabsicherung an Automatiktüren. Die integrierte ToF-Technologie (Time-of-Flight) ermöglicht die zuverlässige Überwachung des Türbereichs. Der Sensor ist insbesondere für den Einsatz an automatischen Drehflügeltüren ausgelegt.

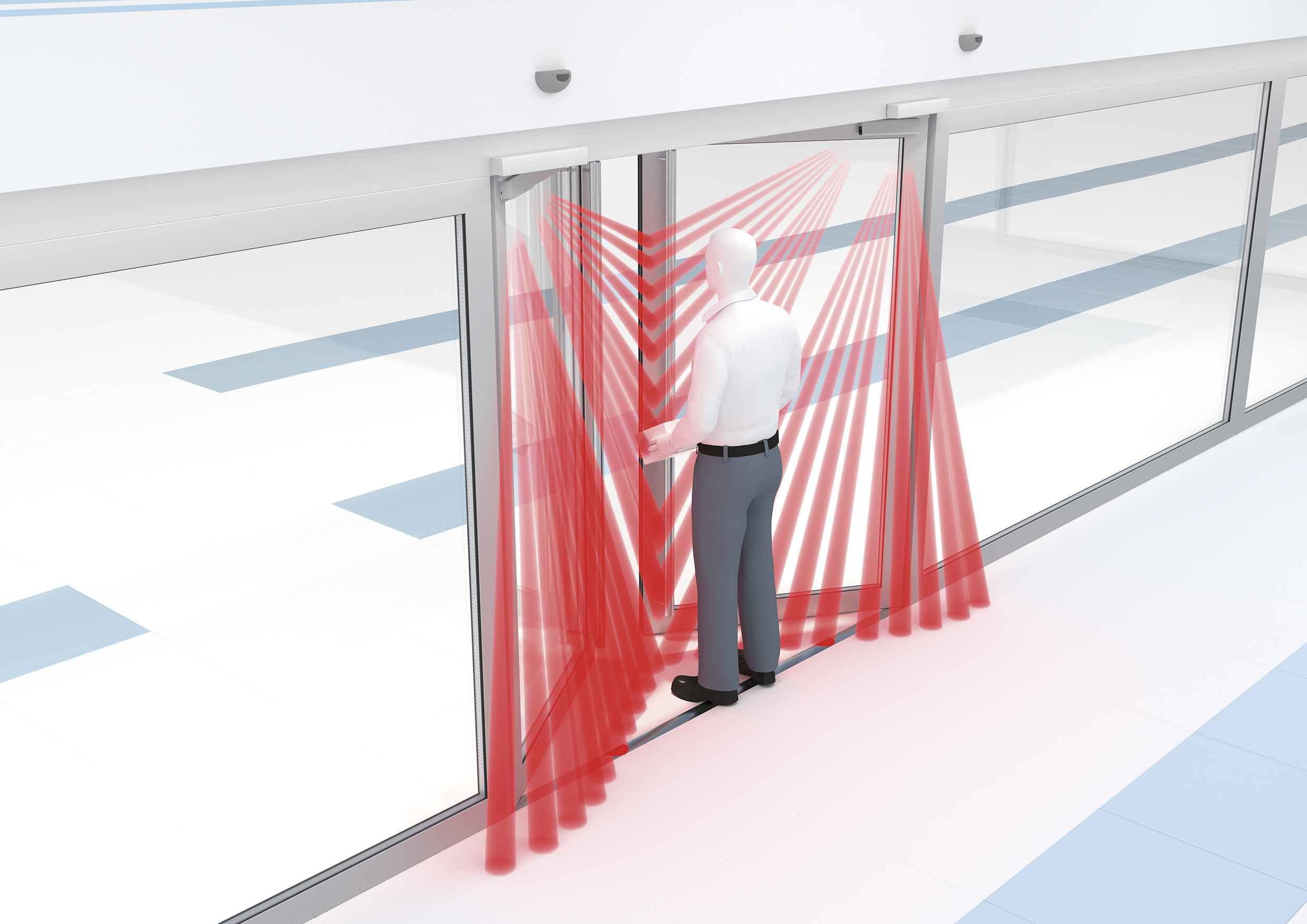

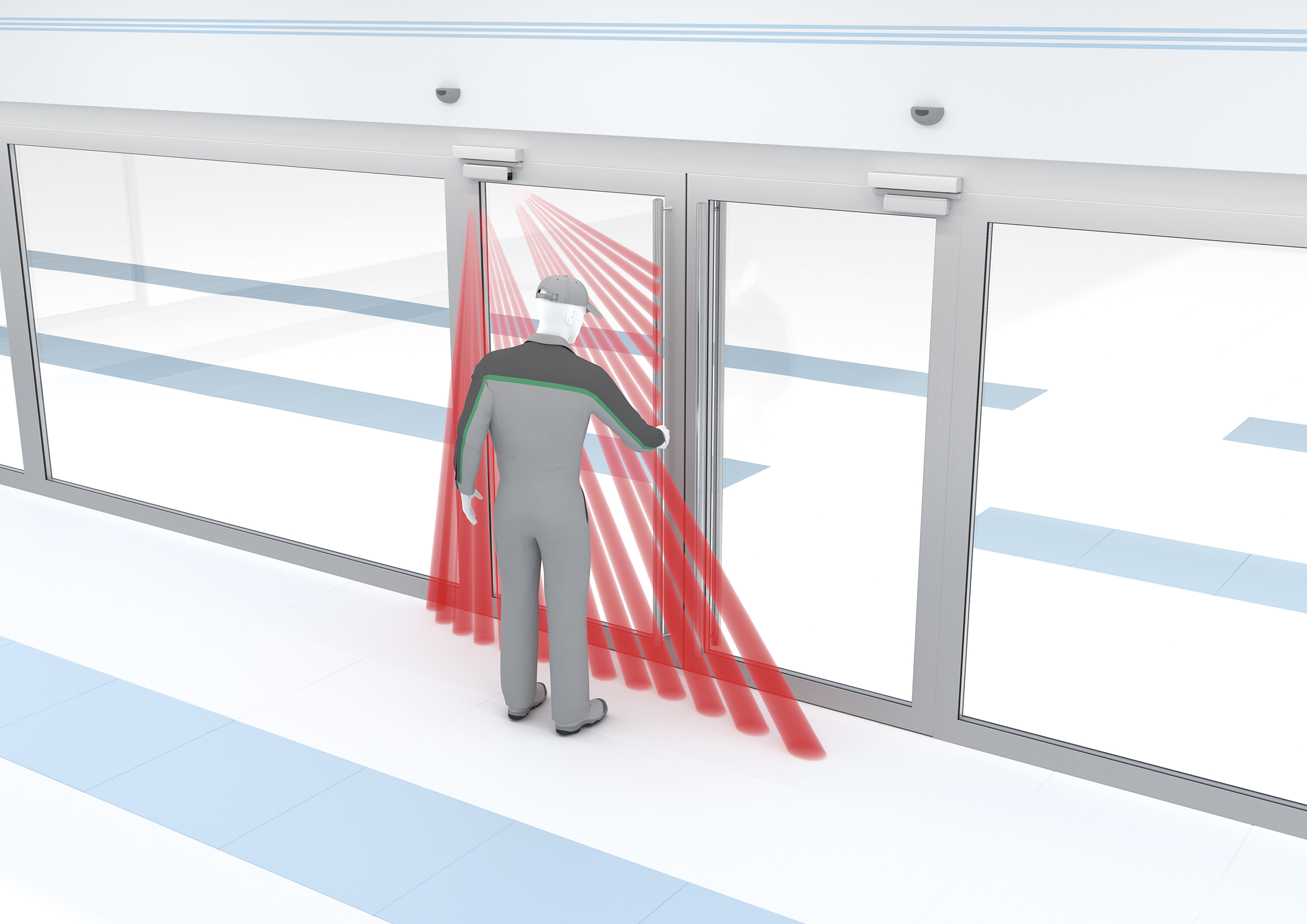

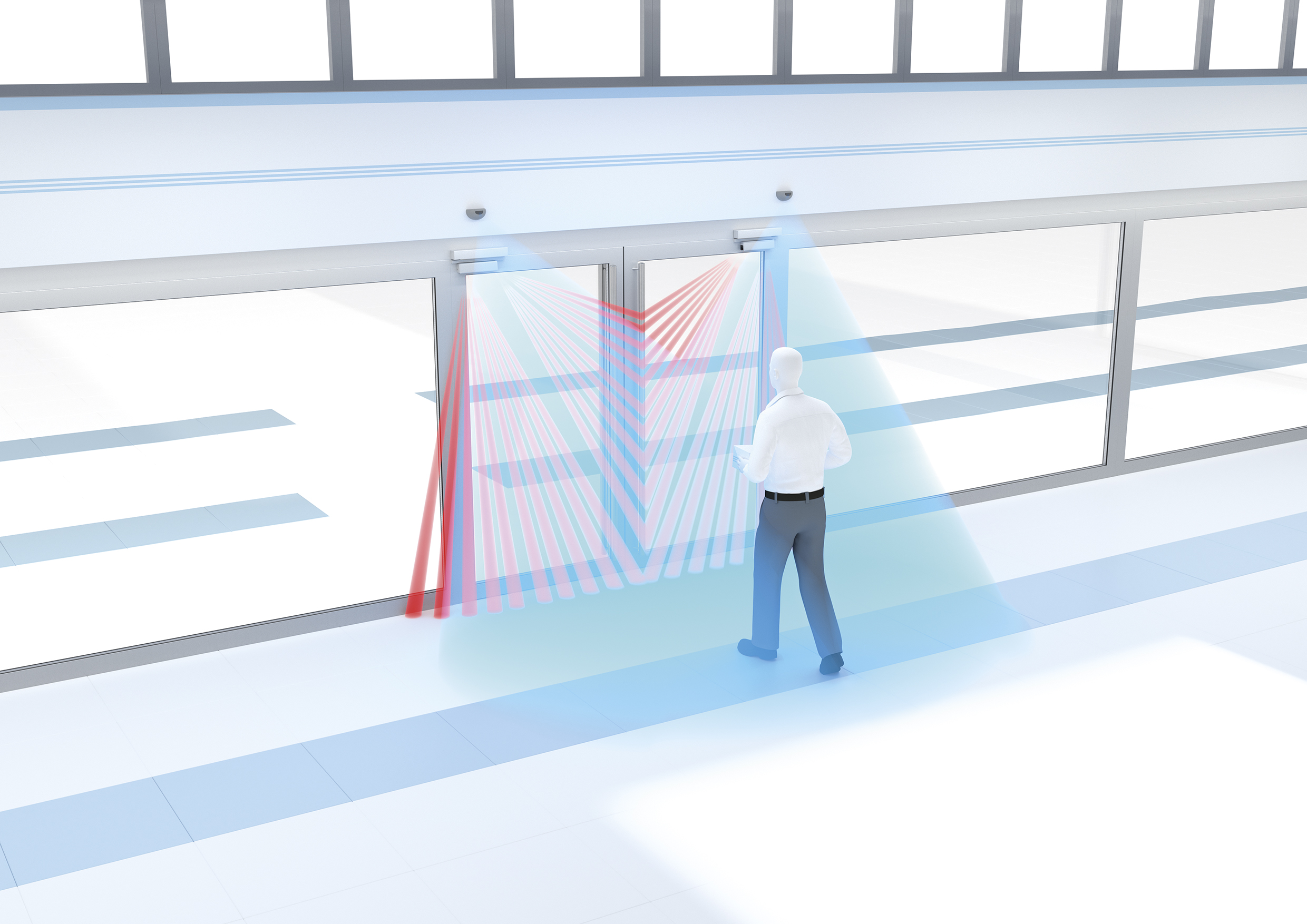

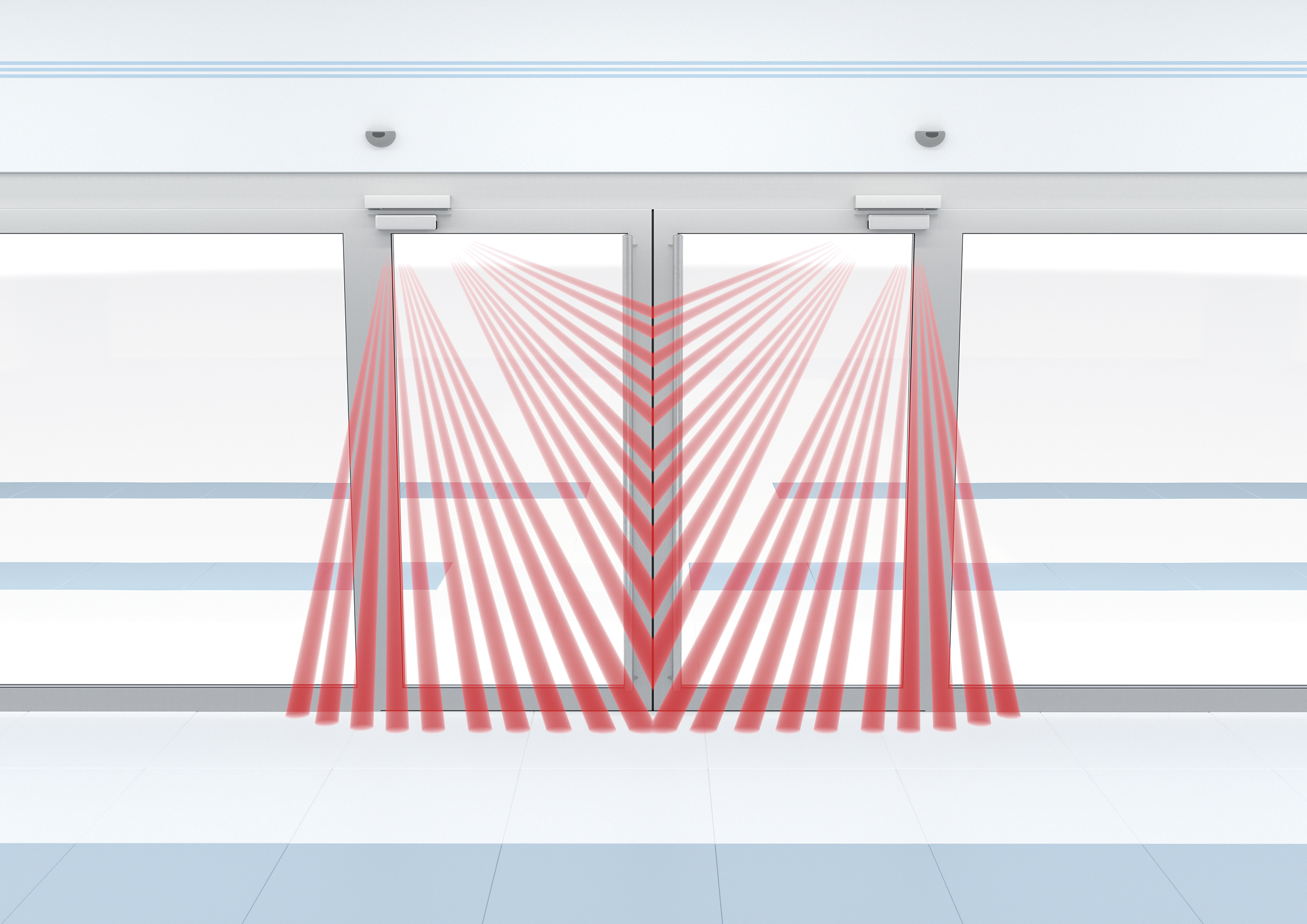

Mit jeweils einem Sensor auf jeder Türseite entsteht ein durchgängiges Detektionsfeld. Der ShieldScan-3M-SSR überwacht dabei die Hauptschließkante, das Türblatt und die Nebenschließkante. Werden die Lichtstrahlen durch eine Person oder ein Objekt unterbrochen, werden die entsprechenden Schaltausgänge ausgelöst.

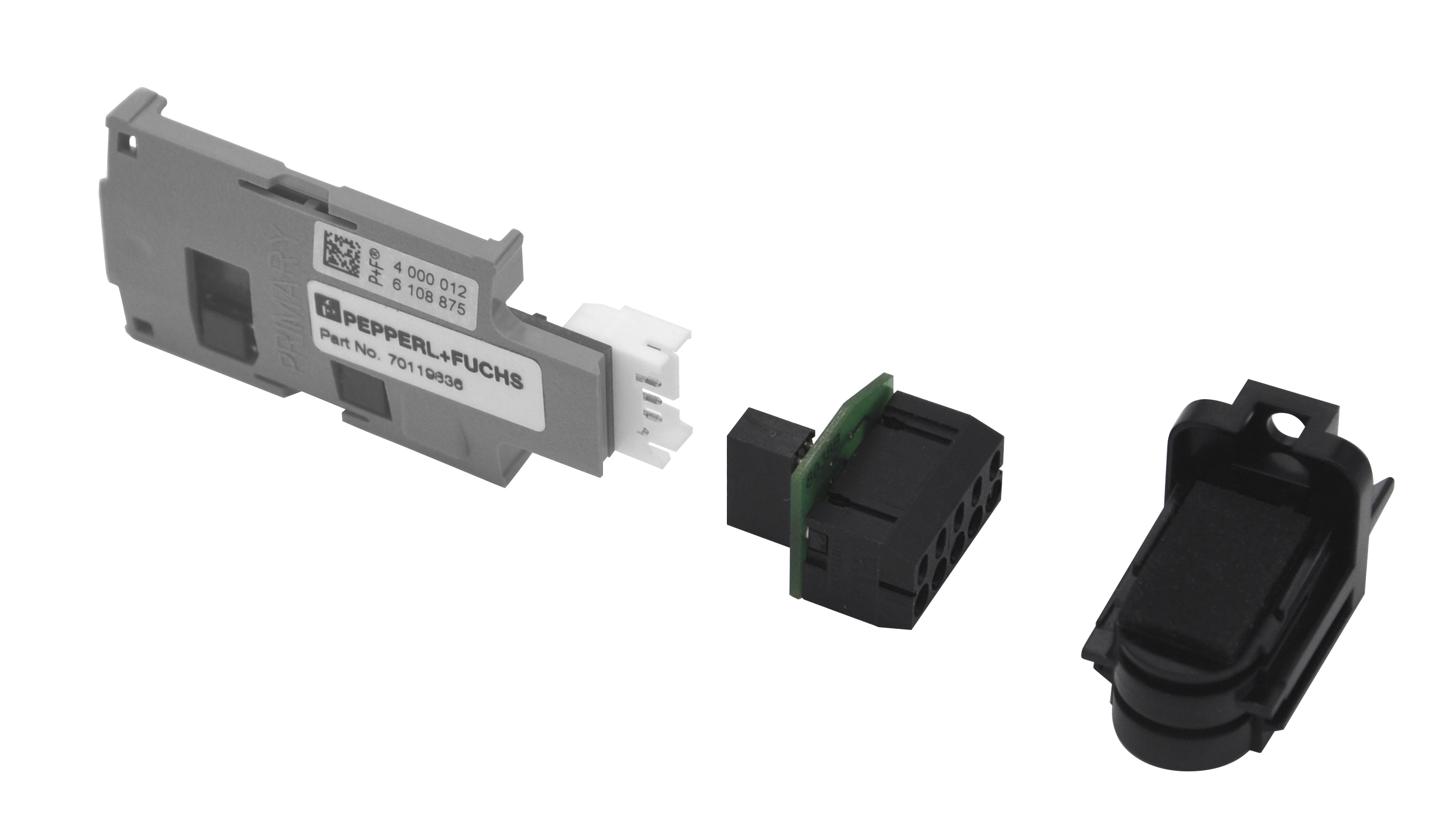

Die SSR-Ausführung verfügt über einen Halbleiterrelais-Ausgang (Solid State Relay) und eignet sich damit für Anwendungen, bei denen ein SSR-Ausgang zur Anbindung an die Türsteuerung benötigt wird.

Schließkantenabsicherung und Antikollisionsschutz

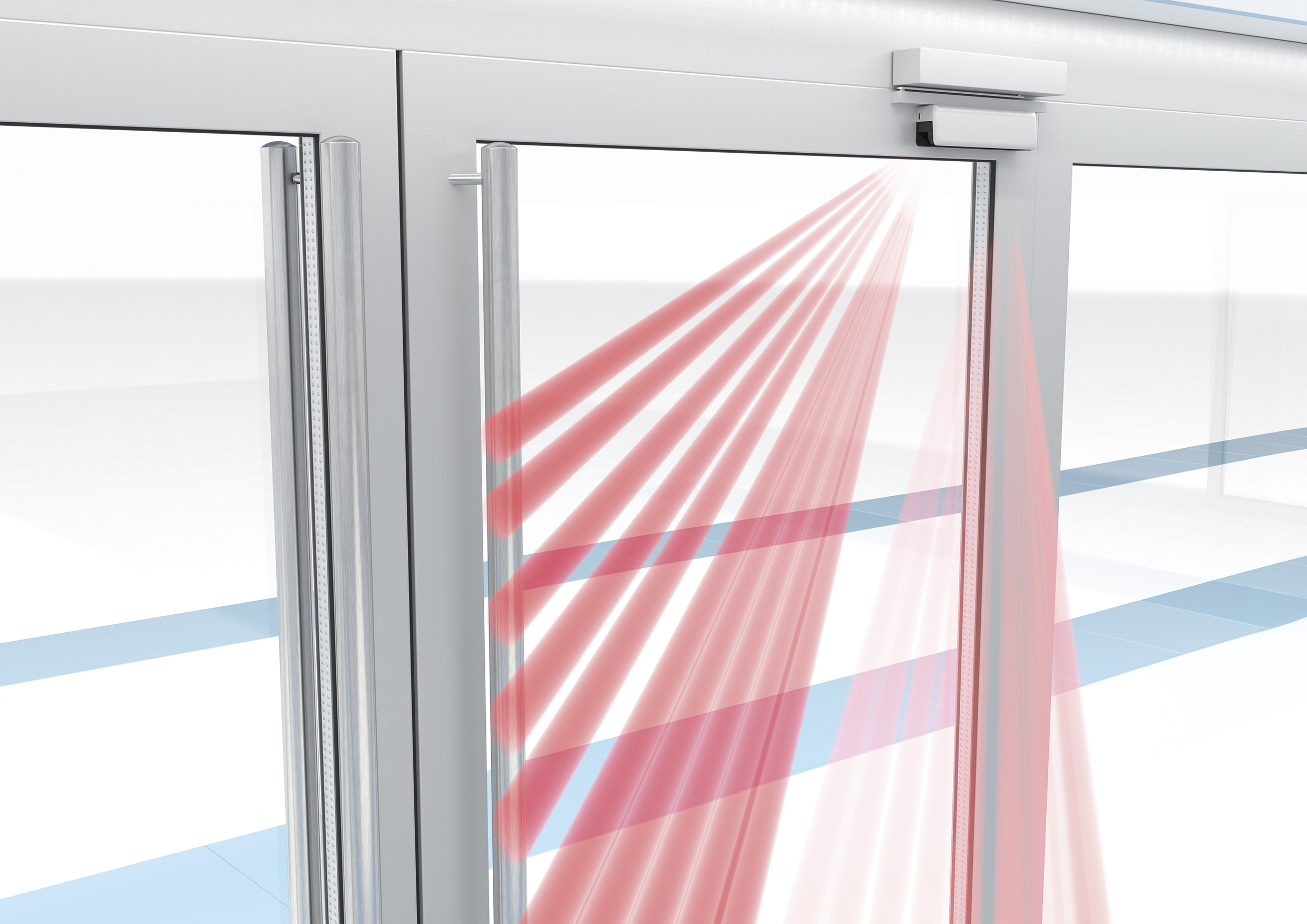

Der ShieldScan-3M-SSR wurde für die Schließkantenabsicherung automatischer Türsysteme entwickelt. Neben der Hauptschließkante überwacht der Sicherheitssensor auch das Türblatt und die Nebenschließkante.

Dadurch unterstützt der Sensor den Schutz von Personen und Objekten im Bewegungsbereich automatischer Türen. Der ShieldScan-3M-SSR kann außerdem als Antikollisionsschutz in der Nähe beweglicher Drehflügel- oder Karusselltüren eingesetzt werden.

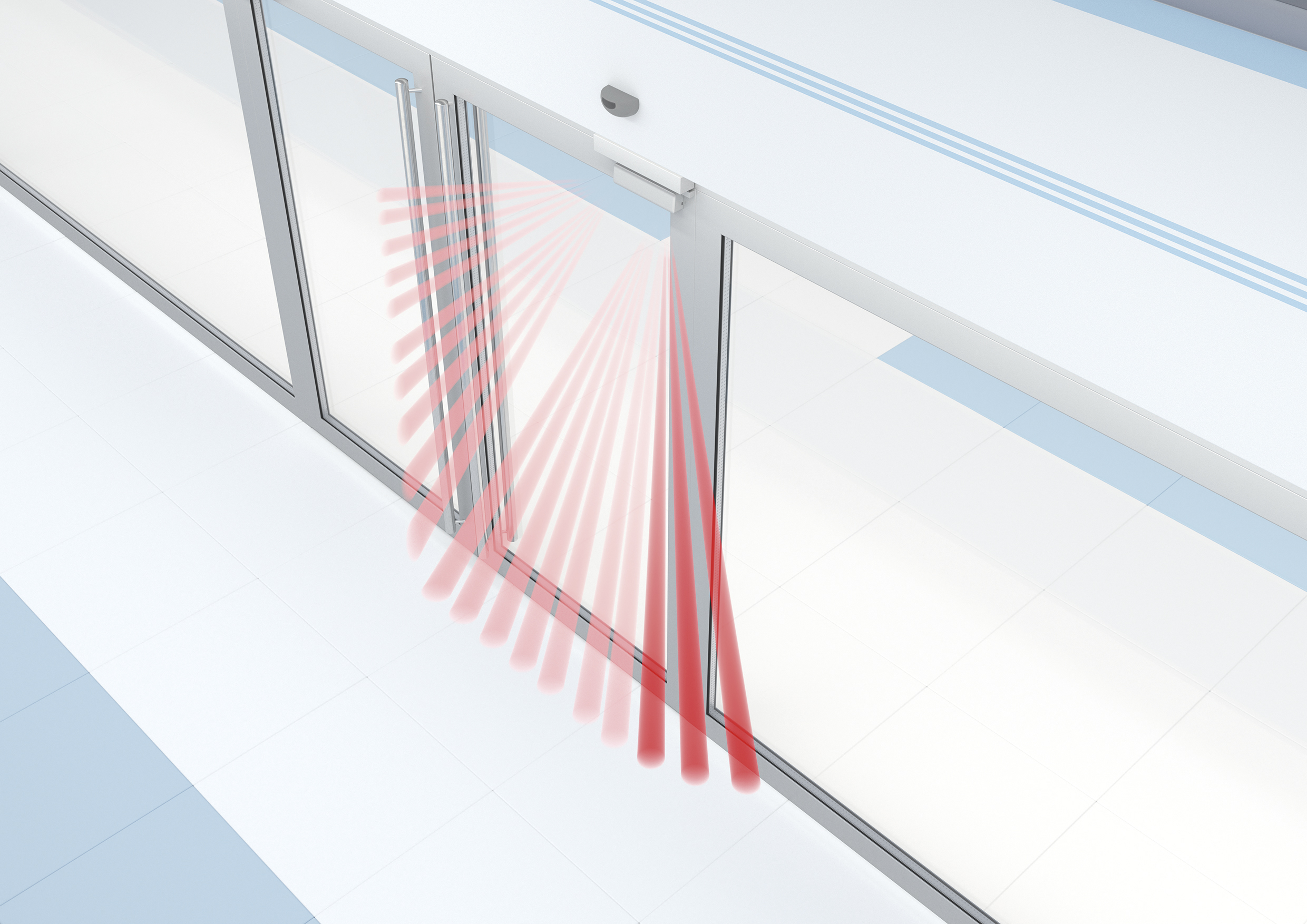

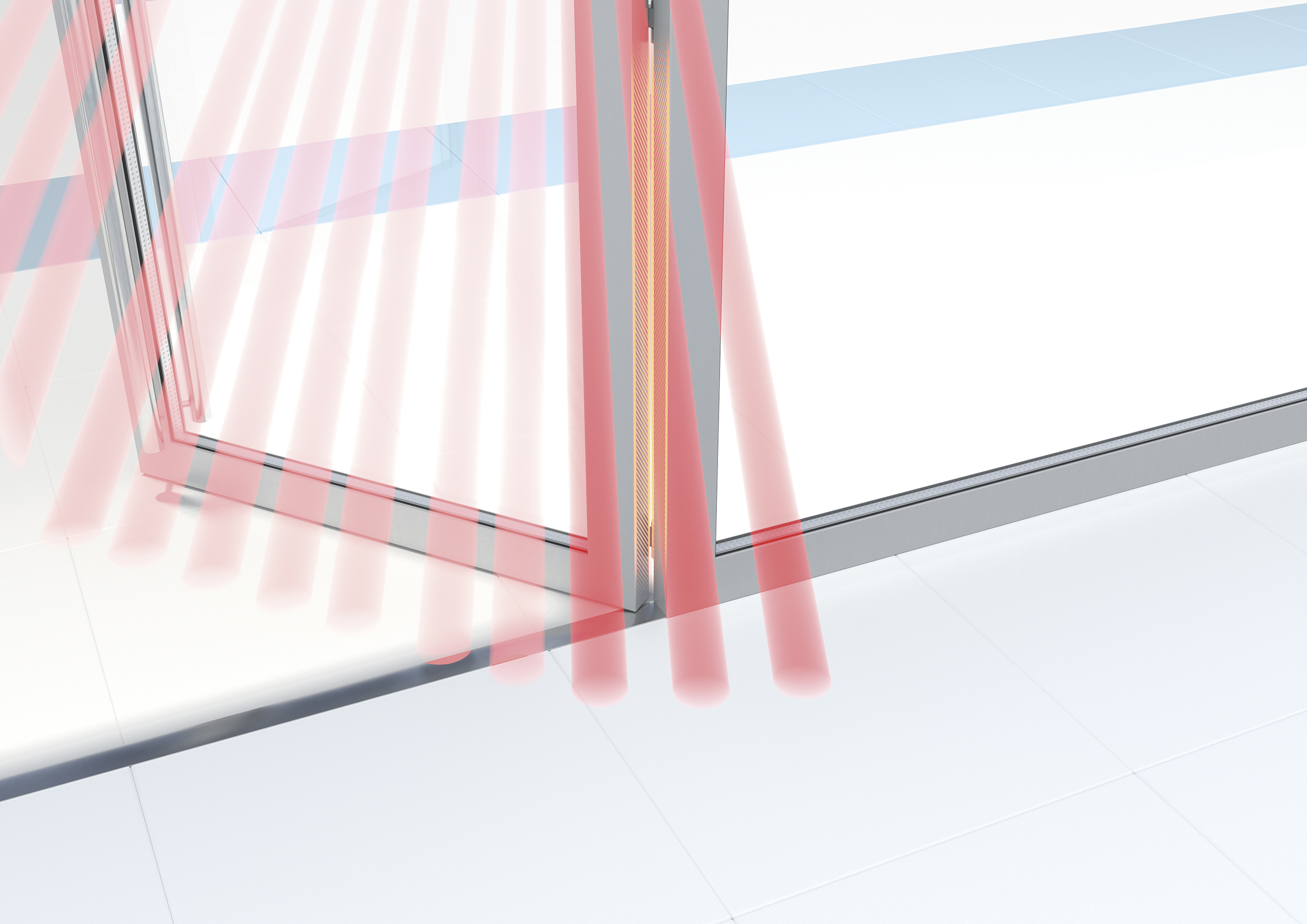

Die Nebenschließkante wird über ein gekrümmtes Strahlenfeld überwacht. Dadurch kann auch ein seitliches Umgreifen erkannt werden.

ToF-Technologie und Virtual-Wall-Funktion

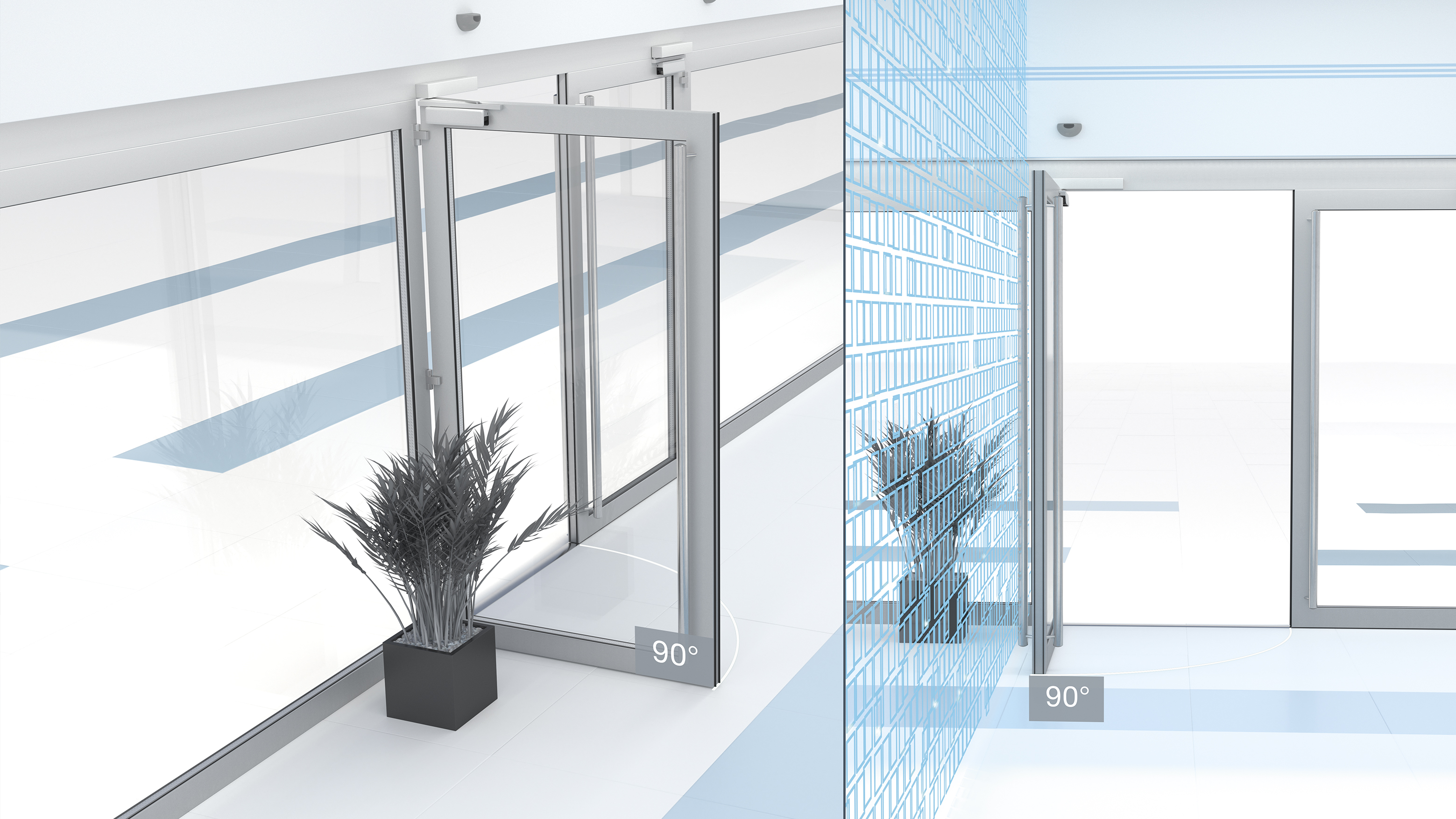

Der ShieldScan-3M-SSR arbeitet mit Time-of-Flight-Technologie und verfügt über 20 Strahlen. Die integrierte Virtual-Wall-Funktion ermöglicht eine dynamische, winkelabhängige Anpassung des Schutzfelds.

Beim Öffnen der Tür werden die einzelnen Strahlen des Schutzfelds entsprechend dem Öffnungswinkel ausgeblendet. Dadurch können Veränderungen hinter der geöffneten Tür bei der Detektion berücksichtigt werden.

Einfache Montage und Inbetriebnahme

Der ShieldScan-3M-SSR ist für eine Plug-and-Play-Eckmontage ausgelegt. Die integrierte One-Teach-Funktion unterstützt eine einfache und schnelle Inbetriebnahme.

Das kompakte Gehäuse ermöglicht eine unauffällige Integration in das Türsystem. Mit der Schutzart IP65 ist der Sensor für Umgebungsbedingungen geeignet, bei denen ein entsprechend geschütztes Gehäuse erforderlich ist.

Der Sensor ist für Montagehöhen bis 3000 mm ausgelegt. Je nach Montagehöhe und Türbreite gelten die im technischen Datenblatt angegebenen Einsatzbereiche.

Technische Eigenschaften des ShieldScan-3M-SSR

Solid-State-Scanner mit Time-of-Flight-Technologie
20 Strahlen
Halbleiterrelais-Ausgang (SSR)
Personen- und Objekterkennung
Schließkantenabsicherung automatischer Türsysteme
Überwachung von Hauptschließkante, Türblatt und Nebenschließkante
Virtual-Wall-Funktion
One-Teach-Funktion
Plug-and-Play-Eckmontage
Schutzart IP65
Betriebsspannung 24 V DC ± 20 %
SIL 2
Performance Level d
Kategorie 2
Ansprechzeit ≤ 50 ms bei Montagehöhe bis 2500 mm
Umgebungstemperatur -30 °C bis +60 °C
Ausführung in Schwarz

FAQ zum ShieldScan-3M-SSR

Für welche Türen eignet sich der ShieldScan-3M-SSR?

Der ShieldScan-3M-SSR ist für die Personenabsicherung an automatischen Türsystemen und insbesondere für gängige Drehflügeltüren vorgesehen. Darüber hinaus kann er zur Antikollisionsabsicherung in der Nähe beweglicher Drehflügel- oder Karusselltüren eingesetzt werden.

Welche Bereiche überwacht der ShieldScan-3M-SSR?

Der Sensor überwacht die Hauptschließkante, das Türblatt und die Nebenschließkante. Dadurch entsteht ein durchgängiges Detektionsfeld auf der jeweiligen Türseite.

Was bedeutet SSR beim ShieldScan-3M-SSR?

SSR steht für Solid State Relay beziehungsweise Halbleiterrelais. Der ShieldScan-3M-SSR verfügt über einen kurzschlussfesten Halbleiterrelais-Ausgang.

Welche Schutzart besitzt der ShieldScan-3M-SSR?

Der ShieldScan-3M-SSR besitzt die Schutzart IP65.

Welche Normen werden beim ShieldScan-3M-SSR angegeben?

Für den ShieldScan-3M-SSR werden unter anderem EN 16005 und DIN 18650 als Produktnormen angegeben. Zusätzlich sind ISO 13849-1 und EN 61508 Teil 1–4 für die funktionale Sicherheit aufgeführt.
